جهاز يصل مداه 3 أمار للكشف عن المعادن: فليزجو FelezJoo PI

نبذة عن جهاز الكشف عن المعادن فليزجو FelezJoo PI

جهاز الكشف عن المعادن فليزجو FelezJoo PI بسيط وقوي للغاية وأعتقد أنه أفضل نظام تم تقديمه مجانًا لهواة البحث عن المعدن والكنوز.
من المناسب جدا هنا أن نشكر المصمم السيد حميد من إيران الذي قضى وقتا كبيرا في تصميم البرمجة المعقدة للجهاز ثم وضع الملفات اللازمة لبناء هذا جهاز تحت تصرفنا  كما حرص على إعطاء توضيحات حوله.

metal detector,pi metal detector,felezjoo pi metal detector,gold detector,malaysia metal detector,felezjoo,pi detector,felezjoo pi,discrimanting pi detector,pi pulse induction metal detector discrimination diy homemade,pulse induction,felezyab,pulse inducton,gold drop,cahnce pi,videostudio,discrimination,test,new hobby,treasure,nugit,فلزجو,فلزیاب,fpi,pi

تم تصميم هذا النظام الرائع، لتجنب الآثار غير المرغوب فيها الناجمة عن إستعمال أجزاء إلكترونية كثيرة و للتقليل من حجم الجهاز وجعله سهلًا على معظم المستخدمين ، وكذلك على  أولئك الذين لديهم القليل من المعرفة بالإلكترونيات والأجزاء الصغيرة المستخدمة. بدلاً  من كل ذلك و مع متحكمة دقيقة من نوع AVR تم دمج جميع الميزات والوظائف الأساسية للكشف عن المعادن في البرمجة الرقمية.

ميزات وخصائص الجهاز :

يتميز جهاز فليزجو FelezJoo PI بالخصائص التالية:

  • قابلية رفع وخفض الحساسية
  • خاصية تغير التردد
  • قابلية التعديل على عرض النبضة
  • قابلية التعديل على تأخير
  • تعديل تباين الشاشة
  • تعديل الضوء الخلفي للشاشة
  • رفع وخفض الصوت الصوت
  • تغيير نوع الصوت
  • خاصية رفض الحديد والمعادن الممغنطة
  • معرف الهدف (الرمز العددي لمختلف المعادن)
  • المعايرة التلقائية للجهاز
  • معامل تصحيح
  • Integ.W (تعيين عدد صحيح الفاصل)
  • التكيف مع الأرض (عتبة ضبط )
  • ضبط سرعة الاستشعار

مخطط جهاز فليزجو FelezJoo PI

منذ عرض جهاز الفليزجو على الجمهور، تعرض المخطط لعدة تغيرات بهدف تحسين إستقرار الجهاز وإضافة بعض التحسينات عليه. لكن يبقى المخطط الأصلي للجهاز الأكثر إنتشارا في المنتديات.

القطع اللازمة لتجميع جهاز فليزجو FelezJoo PI

هذه قائمة القطع الضرورية لتجميع الجهاز، يجب مراعاة القيم وجودة القطع للحصول على أداء جيد للجهاز.
المقاومات Resistors
R1,  R17,  R21 ………….…….1K
R2,  R16 ……………………….47 ohm
R3 ………………………..........10K
R4,  R14,  R20 ………....…….4.7K
R5,  R18………………….….  2.2K
R6,  R15…………………….  10 ohm
R7 …………………….......….1.5K
R8 ………………….......…….1.8K
R9 …………………….......….1M one mega-ohms
R10…………………...….….  100 ohm
R11,  R12 ………...………….390 ohm  - 2W
R13……………………....….  18K
R19……………………....….  22K * All 0.25W1% carbon film
المكثفات Capacitors
C1………………...............……….  10uF-16v electrolytic
C2,  C3 ………………........……….18pF ceramic
C4, C5, C7, C8, C9, C14 …......….100nF (or Code 104) ceramic
C18,  C20,  C21,  C23,  C26 ....….100nF (or Code 104) ceramic
C6,  C12 ……………………......….100uF-16v (or Code 107) Tantalum
C10 …………………..............…….5pF (or 4.7 pF) ceramic-high quality
C11…………………….............….  2.2uF-16v (or Code 225) Tantalum
C13,  C17,  C25 …….……….…….470uF-16v electrolytic
C15,  C16 ………………....……….4700uF-16v electrolytic
C19,  C22 …………………....…….1000uF-16v electrolytic
C24 ……………………..............….2200uF-25v electrolytic
 * Ceramic capacitors voltage isn’t important-
*you can Use a capacitor with higher voltage but don’t use capacitors with lower-
voltage at all.
الدرات المدمجة Integrated Circuits
(U1…………..….  ATmega328P-PU (microcontroller) Type 28 pin
(U2……………. .  LF357N,  not fake (LF357H metal,  LF157,  LF257
U3……………. .  L7805CV,  high quality of 5V regulator
U4……………. .  L7812CV12 volts 1.5 A, high-quality regulator + small and strong
الترانزيزتورات Transistors
T1…………………… BS170 original
T2 ……...…………….IRF840 or IRF740 (MOSFET)
T3 ……………………BC337
القطع الضرورية الاخرى
X………… 20MHz crystal 20 MHz
D1,  D2 ………………………....1N4148 diode
D3 ……………………………....1N5819 diode
LCD……………………….........16*2 character LCD with backlit
SP……………… ……… small 8 ohm speaker,  0.2 W or more piezoelectric speaker
BAT ………………………...…. Battery 18 to 24 V, 2-4 amps
Coil …………………………...  350uH  - 1 ohm - Spider-loop search (proposed
S ………………………………. .5   high quality push button mounted box mode Contact
PCB………………………….....7.3 x 7.9 cm fiber  - rather than fiberglass

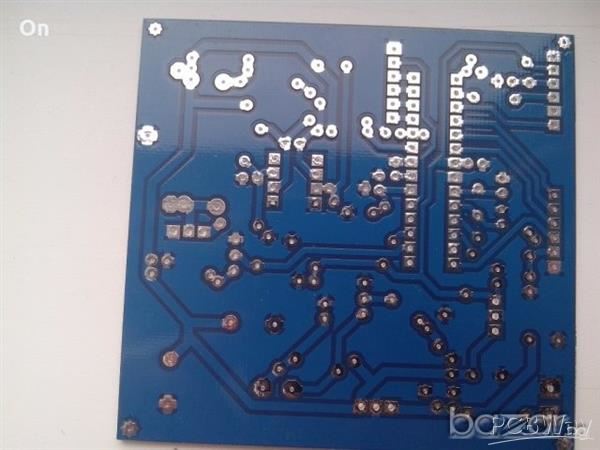

الدائرة المطبوعة لجهاز فلزجو FelezJoo PI

تعتبر الدائرة المطبوعة لجهاز فليزجو بسيطة جدا مقارنة بالأجهزة النبضية المطروحة للهواة نظرا لإحتوائها على عدد قليل من القطع الإلكترونية البسيطة. قام رواد المنتديات وعشاق هذا الجهاز المتكامل بتصميم العديد من الدارات المطبوعة PCB كل على حسب رغبته والبعض الأخر طرح بعض التعديلات بهدف تحسين إستقرار الجهاز (سوف نتكلم عليه لاحقا) الذي يعاني منه العديد من مصنعي هذا الجهاز. نضع بين أيديكم الدارات الأكثر إستعمالا في المنتديات مرسومة بالإستعمال البرنامج الشهير Sprint Layout 6.
%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%%

توجد العديد من الدارات المطبوعة الأخرى للجهاز التي يمكن العثور عليها في المنتديات لكن في الأساس هي مبنية على نفس المخطط الأصلي مع تغيرات طفيفة تتمثل في قيمة بعض العناصر أو تغير موضع بعض القطع. يمكن تحميل هذه الدارات PCB في أخر الموضوع. صنع البطاقة المطبوعة أمر سهل ويمكن عمله في البيت بالإستعمال الطريقة المشهورة Toner Transfer كما توجد في يومنا هذا مواقع عديدة يمكن من خلالها طلب  5 قطع بأقل من 10 دولارات. يمكنك أيظا طلب البطاقة جاهزة من الرابط التالي : ؛PCBWAY Felezjoo


تجميع الجهاز FelezJoo PI
بعد تصنيع البطاقة المطبوعة و شراء القطع اللازمة الضرورية يمكنك البدأ بتركيب الجهاز من الأصغر حجما إلى الأكبر. يجب مراعاة القطبية للقطع الإلكترونية، التركيب الصحيح للترونزيزتورات والديودات.

 FelezJoo PI  FelezJoo PI


ملاحظة مهمة: بعد تجميع الجهاز وقبل تركيب البطارية يجب التأكد من غياب أي قصر في الدارة أو اي تماس بين السالب والموجب وذلك قبل تركيب المتحكمة الدقيقة Atmega328p. نركب البطارية (18-24 فولط) في غياب المتحكمة والشاشة إن أمكن لتفادي أي خطأ ونقوم بقياس التوترات 12 فولط، و5 فولط عند الأطراف التي يجب أن تكون فيها هذه القيم. في الصورة نلاحظ المسارين للتوترين 12 و 5 فولط الواجب تتبعهما للتأكد من سلامة البطاقة.


يمكن مراقبة حرارة المعدلين LM7812 و LM7805 فهما في الضرورف العادية حرارتهما غير محسوسة وأي إرتفاع في إحداهما دليل على وجود قصر في الدائرة. عند التأكد من الفولطية السليمة يمكن تركيب الشاشة والمبرمجة وعند توصيل البطارية سوف تضيء الشاشة بدون أي كتابة في حالة عدم برمجة المتحكمة Atmega328P لكن هذا دليل على سلامة تغذية الجهاز ويمكن بعدها برمجة المتحكمة خارج الجهاز نظرا لعدم وجود المنافذ الخاصة بالبرمجة على اللوحة المطبوعة.

برمجة المتحكمة AVR Atmega328p  لجهاز FelezJoo
في هذا الجزء ، سنناقش كيفية برمجة الرقاقة AVR لجهاز الكشف عن المعادن FelezJoo PI باستخدام المبرمجة الحيثة USBASP مع كابل 10 دبابيس (10 Pins).

USBASP هو جهاز رخيص يسمح بكتابة البرمجية (HEX) المتحكمات الدقيقة من نوع AVR ، مثل ATmega128 أو ATmega328 وغيرها. لذلك ، يمكننا حرق البرمجية الخاصة بجهاز فليزجو على ذاكرة فلاش  ATmega328p.

USBASPs هي واحدة من أرخص المبرمجات تكلفة لبرمجة المتحكمات AVRs ؛ لذلك أنا أعتبره  أحد أفضل الخيارات للقيام بعملية الحرق. و  يمكن الحصول على USBASP مقابل أقل من 3 دولارات على العديد من مواقع و المتاجر التجزئة الإلكترونية وهو يتألف من متحكمة ATmega88 أو ATmega8 وبعض المكونات اللإلكترونية البسيطة.


يمكنك طلبها من هذا الرابط من الموقع الشهير Aliexpress :  مبرمجة AVR USBasp . كما يمكنك صنع المبرمجة بطريق سهلة جدا على الرابط التالي: طريقة صنع مبرمجة usbasp.
العمل بهذه المبرمجة  ليس بالأمر الصعب ويتطلب فقط بعض التوصيلات بالأسلاك الضرورية ل USBASP لنقل البيانات من جهاز كمبيوتر إلى Atmega328p.
نهاية واحدة تتصل بالكمبيوتر على المنفذ USB العادي والمتوفرة في جميع أجهزة الكميوتر القديمة والحديثة. عادةً ما يتم توصيل الطرف الآخر من المبرمجة USBASP
إما بكبل مكون من 6 أسنان  مكون من 10 أسنان ، والذي يمكن توصيله بسهولة بلوحة  المطبوعة إن كانت تحتوي على منفذ للبرمجة أو باستعمال حاملة خارجية للمتحكمة كما في حالة فليزجو التي لا تحتوي على المنفذ.
يعتبر كل من الكبلين ب 6 أسنان و 10 أسنان شائعين ، لذا فإن معرفةالمنافذ أو Pinout هي ضرورية لتوصيلها.
هذا يمكن أن يترجم إلى الرسم البياني الذي هو مبين أدناه. بغض النظر عما إذا كان يتم استخدام الكبل المكون من 6 أسنان أو الكبل ذو 10 أسنان، فهناك 6 أسنان ضرورية فقط  نصلها فعليا ، وهي المنافذ MISO و SCK و RST و VTG و MOSI و GND .



المبرمجة USBasp يلزما تثبيت التعريف اللازم لكي يعمل معك مباشرة ويتعرف عليه البرنامج المستعمل لتمرير الفيرموير او البرمجية الخاصة بجهاز فليزجو. المبرمجة متوافقة تماما مع البرنامج الشهير AVRDUDE.

الفيوزات Fuses  الخاصة بجهاز FelezJoo

الفيوزات أو Fuses هي أمر أساسي يجب مراعاته أثناء حرق الفيرموير على المتحكمة الدقيقة وأي خطأ بسيط في كتابة هذه الإعدادات قد يؤدي مباشر إلى قفل المبرمجة نهائيا ولا يمكن إعادة برمجتها بالطريقة العادية. تم تحديد الفيوزات من مصمم الجهاز وهي عبارة عن كود صغير يتم كتابته بالمبرمجة ويمكن حساب هذا الكون من الموقع التالي:

كود الفيوزات المقدمة من طرف المصمم هي: F7 D1 FC
تختلف كتابة هذه الإعدادت من برنامج لأخر لذلك يجب مراعات ذلك لتفادي أي خطأ

https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEiYOHZg9ho2eJwOra1dVln4CkVFtR_c8wYFLPGCAHT2IkJxO374Mp6HyAfpqy7PIgrL_-qEpQZLmpfTA9KX_qoCyMXO0s3PBnevsH1koMhyybpfZIBnI2rCeD5Dk6qnyVgp5eI3KuFv3n4/s2048/extrem+burner.jpg

الفيديو التالي يوضح عملية تمرير ملف الفيرمواير لجهاز فليزجو باستعمال المبرمجة USBasp والبرنامج AVRDUDE.


تحميل الملفات الضرورية لصناعة جهاز فليزجو FelezJoo PI

تحميل برنامج رسم اللوحات المطبوعة Sprint Layout

Sprint-Layout - هذا البرنامج يزداد شهرة يوما بعد يوم نظرا لبساطته وصغر حجمه والخصائص الكثيرة التي يتميز بها. إذا كنت بحاجة إلى برنامج لتصميم اللوحة المطبوعة PCB بسهولة وسرعة ، فيمكنك الإعتماد كليا على البرنامج  Sprint-Layout! لا يمكن أن يخطئ العديد من المستخدمين الراضين عنه في التوصية به.

    تحميل ملفات اللوحة المطبوعة PCB ببرنامج Sprint Layout

      تحميل ملفات الفيرموير (HEX) الخاص ب َAtmega328P لجهاز فليزجو  FelezJoo P
        تحميل برنامج حرق ملف الفيرموير (HEX) على المتحكمة َAtmega328P

          تجارب الجهاز من اليوتوب

          راوابط مفيدة جدا

          3-Admiral Wave metal detector.
          4-Android Bluetooth RGB controller LED strip
          5-Arduino Digital Multimeter
          6-Arduino HDD Motor Driving
          7-Arduino Nano Metal Detector
          8-AVR Parallel Programming 1
          9-AVR Parallel Programming 2
          10-AVR serial programmer
          11-AVR Serial programmer 2
          12-AVR-910 programmer
          13-Basket Coil for Pulse Induction
          14-Batteries , Download
          15-Batteries and Chargers
          16-Capacitor ESR measurement circuit (NE555)
          17-Chance PI assembling
          18-Chance PI download files
          19-Chance PI metal detector
          20-Chance PI Partlist
          21-Chance PI PCBs
          22-Chance PI programming
          23-Chance PI schematic
          24-Charging Li-ion batteries
          25-Clone PI-AVR assembling
          26-Clone PI-AVR Menu
          27-Clone PI-AVR Metal Detector
          28-Clone PI-AVR Parts List
          29-Clone PI-AVR PCBs
          30-Clone PI-AVR Programming
          31-Clone PI-AVR Schematic
          32-Clone PI-W Assembling
          33-Clone PI-W Buttons function
          34-Clone PI-W files
          35-Clone PI-W Metal Detector
          36-Coil calculation
          37-Coil DD for induction balance metal detectors
          38-Concentric coil for IDX Pro/TGSL
          39-Confirm Subscription
          41-DIY Metal Detector based Arduino
          42-DIY simple obstacle avoiding car (diagram and source code)
          43-FelezJoo Discrimination Fix
          44-FelezJoo Partlist
          45-FelezJoo PCB
          46-FelezJoo PI Air Test
          47-FelezJoo PI assembly
          48-FelezJoo PI Download files
          -FelezJoo PI Ground Test
          50-FelezJoo PI Metal Detector
          51-FelezJoo PI Programming
          52-FelezJoo PI System settings
          53-FelezJoo Schematic
          54-Generalities about DIY metal detector
          55-GOLDEN MASK 4 pro
          56-Hammerhead PI metal detector
          57-Home page
          58-IDX Pro Download files
          59-IDX Pro PCBs
          60-IDX Pro PI Metal Detector
          61-IDX Pro schematic
          62-JTAG Basics
          63-KROT Download files
          64-KROT2 Download files
          65-KROT2 Menu Settings
          66-KROT2 Partlist Z79
          67-KROT2 Partlist Z80
          68-KROT2 PI Metal Detector
          69-KROT2 PI PCB
          70-KROT2 PI Schematic
          71-LC METER
          72-List of Posts
          73-List of posts
          74-LM2596 regulated power supply
          75-LM317 Charger(3,7V)
          79-LP2951 Charger
          80-LTC1734 Charger
          81-LTC4054 Charger
          82-MAX1551 Charger
          83-MCP73831 Charger
          85-Metal Detector BT1e
          86-Metal Detector Circuit
          87-Metal Detector Discrimination
          88-Metal detector on Arduino Pro Mini
          89-Metal detector PI Polonese
          90-Metal detector Qasar AVR microcontroller
          91-NCP1835 Charger
          92-Oscilloscope from a smartphone
          94-PI polonese AFRICA V4
          95-PI-W PCB
          96-PI-W Partlist
          97-PI-W Schematic
          98-PIM-2 Pulse assembly
          99-PIM-2 Pulse download files
          100-PIM-2 Pulse Metal Detector
          101-PIM-2 Pulse Partlist
          102-PIM-2 Pulse PCBs
          103-PIM-2 Pulse schematic
          104-Pinpointer FM-2 v2
          105-Pinpointer G-NOME
          106-Pinpointer KB_V3_VCO
          107-Pinpointer MINIMAX-PP-II
          108-Pinpointer Velleman k7102
          109-Pirate PI assembly
          110-Pirate PI download page
          111-Pirate PI metal detector
          112-Pirate PI Partlist
          113-Pirate PI PCBs
          114-Pirate PI Pulse metal detector
          115-Pirate PI Schematic
          117-Programing a new ATmega328p with Arduino
          118-Programmer for PIC
          119-Programmers
          120-Programmers utilities
          121-Pulse detector Minipuls-3
          122-Pulse Induction coil 1
          123-Pulse Induction coil 2
          124-Pulse Induction Metal Detectors
          125-Pulse metal detector “Pirate”
          126-Pulse Metal Detector on Arduino
          127-Pulse metal detector Tiny
          128-Pulse PI-AR metal detector based on STM32f1
          129-Radar prototype using ultrasonic sensors and Arduino
          132-Sample Pinpointer
          133-Schatzsuche mit Metalldetektoren
          134-Search coils
          135-SIGNAL LEVEL INDICATOR LED FOR METAL DETECTOR
          136-Simple Metal Detector
          137-Simple metal detector
          138-Simple metal detector for beginners needs only TL074
          139-simple metal detector with 2 NE555
          140-SIMPLE METAL DETECTOR WITH DISCRIMINATION
          141-Simple PI coil for pulsed metal detector
          142-Smart Hunter Metal Detector on a Smartphone
          143-Spider coil
          144-Spirit PI wireless metal detector based Arduino
          145-SurfPI Pro metal detector
          146-Terminator 3 metal detector
          147-Tesoro Eldorado Metal detector
          148-Tesoro Golden Sabre Light “TGSL”
          149-Tesoro Lobo metal detector
          150-The simplest frequency meter
          151-TL12000 metal detector
          152-Toner Transfer PCB method
          153-TP4056 Charger
          154-Tracker PI-2 metal detector
          155-Turn your iPhone into a metal detector
          156-Universal Charger PIC16F877A
          157-USBasp Atmel Programmer
          158-USBasp TQFP32 Version
          159-USBTiny-MkII Slim AVR
          161-VINTIK-PI V1 metal detector
          162-VINTIK-PI V2 assembly
          163-VINTIK-PI V2 download page
          164-VINTIK-PI V2 metal detector
          165-VINTIK-PI V2 partlist
          166-VINTIK-PI V2 PCBs
          167-VINTIK-PI V2 schematic
          168-VLF Madera metal detector
          https://simplemetaldetector.com/induction-balance-metal-detectors/vlf-madera-metal-detector

          عن الكاتب

          النبض المغناطيسي

          التعليقات


          اتصل بنا

          إذا أعجبك محتوى مدونتنا نتمنى البقاء على تواصل دائم ، فقط قم بإدخال بريدك الإلكتروني للإشتراك في بريد المدونة السريع ليصلك جديد المدونة أولاً بأول ، كما يمكنك إرسال رساله بالضغط على الزر المجاور ...

          Histats

          External_Links

          // vanilla JavaScript var links = document.links; for (var i = 0, linksLength = links.length; i < linksLength; i++) { if (links[i].hostname != window.location.hostname) { links[i].target = '_blank'; } } // or in jQuery $(document.links).filter(function() { return this.hostname != window.location.hostname; }).attr('target', '_blank');

          جميع الحقوق محفوظة

          صنع كواشف المعادن والأجهزة الإلكترونية
