مبرمجة تسلسلية AVR Serial
قد تواجه في يوم من الأيام متحكما دقيقا خلال تجميعك لكاشف المعادن أو أي جهاز أخر، ثمسوف تكتشف أن وحدة التحكم الدقيقة بدون فيرمواير هو مجرد قطعة لافائدة منها.

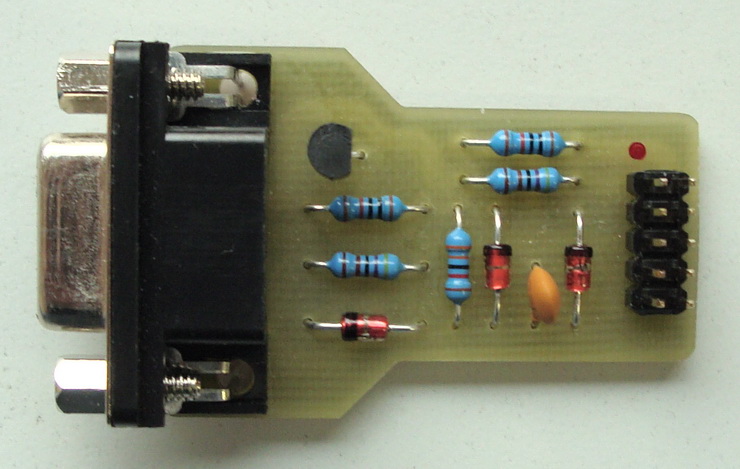

ومن أجل كتابة أو حرق الفيرموير اللازم في المتحكمات من نوع AVR ، لا يمكن للمرء الاستغناء عن المبرمجة. لذلك نعرض هنا أحد أكثر المبرمجات الأبسطً وربحل للوقت. إنها المبرمجة التسلسلية التي تعمل على المنفذ DB9. يوضح المخطط الإلكتروني الموالي طريقة صنع هذه مبرمجة البسيطة.
يمكن تصميم اللوحة PCB بمساعدة برنامج Sprint Layout الشهير (إذا لم تكن قد قمت بتثبيته ، فقم بتنزيل الإصدار 5 أو الإصدار 6).
ومن أجل كتابة أو حرق الفيرموير اللازم في المتحكمات من نوع AVR ، لا يمكن للمرء الاستغناء عن المبرمجة. لذلك نعرض هنا أحد أكثر المبرمجات الأبسطً وربحل للوقت. إنها المبرمجة التسلسلية التي تعمل على المنفذ DB9. يوضح المخطط الإلكتروني الموالي طريقة صنع هذه مبرمجة البسيطة.
بمساعدة هذه المبرمجه ، يمكنك برمجة أي وحدة تحكم تقريبًا من عائلة ATMEL AVR ، تحتاج فقط إلى التحقق من من الأرجل المناسبة لربط المبرمجة pinout على المتحكم الدقيق.
المنفذ COM على الرسم التخطيطي هو من Female "أنثى".
في اللوحة المطبوعة الموالية التوافق يكون للمتحكم ATMega8 ويمكن صنع أي لوحة أخرى إنطلاقا من المخطط أعلاه، قبل الطباعة تحتاج إلى عمل مرآة للصورة.يمكن تصميم اللوحة PCB بمساعدة برنامج Sprint Layout الشهير (إذا لم تكن قد قمت بتثبيته ، فقم بتنزيل الإصدار 5 أو الإصدار 6).
كما هو واضح من المخطط ، لتجميع مبرمج ، سيكون هناك حاجة لعدد قليل من القطع:
يمكنك أن تأخذ مصدر الطاقة (+ 5V) من منفذ USB الخاص بالكميوتر.
إذا كان لديك متحكم دقيق جديد (ولم تحاول برمجته من قبل) ، فيمكن ترك الكوارتز الداخلي لكي يعمل عليه دون تركيب واحد خارجي.
إذا تم استخدام المتحكم من قبل وتم برمجته للعمل على الكوارتز الخارجي، فمن المستحيل العمل بالمبرمجة دون الكوارتز الخارجيأ. من الأفضل وضع الكوارتز عند قيمة 4 ميجاهرتز ، وتكون المكثفات أفضل عند 33 pF.
