مرحبًا بكم، قراء مدونتنا الأعزاء، حيث نحاول دائما أن نجمع عددا أكبر من أجهزة الكشف عن المعادن التي يمكن تجميعها منزليا ، وننشر معلومات مفيدة لهواة الكشف عن المعادن وتبادل الأشياء المفيدة. وجدت مراجعة جديدة وجيدة لإجراء تعديل جديد لجهاز الكشف عن المعادن المسمى القناع الذهبي أو Golden Mask Pro 4 سوف ننشر هنا طريقة تجميع هذا الجهاز الرائع وطريقة استعماله.
Golden Mask 4Pro عبارة عن كاشف معدني سريع وقوي للغاية. يعمل المستشعر بتردد 18 كيلو هرتز وبفضل هذا التردد ، فالجهاز حساس للغاية للأجسام الصغيرة والمعادن ذات التوصيل المنخفض مثل العملات المعدنية الصغيرة والمجوهرات وقطع الذهب. يحتوي الكاشف على سرعة استرداد فائقة السرعة ، مما يجعله الخيار الأمثل للبحث في مناطق النفايات ، خاصة إذا تم تجهيزه بملف بحث صغير الحجم. بفضل التوازن الأرضي اليدوي ، يخترق هذا الكاشف عمق الأرض، مما يشير إلى أصغر الأجسام المعدنية الموجودة تحت مجال بحث الملف.
الخصائص التقنية لجهاز GOLDEN MASK 4 proيتميز الجهاز بالخصائص التقنية التالية:
- العلامة التجارية الأصلية : القناع الذهبي
- نموذج: 4Pro
- تكنولوجيا: VLF
- تردد: 18 كيلو هرتز
- توازن الأرض: يدوي وألي
- وضع البحث: الحركة ، نغمتين ، نغمة واحدة مع التمييز
- المقابض : الحساسية ، التردد ، التمييز ، العتبة ، توازن الأرض
- ملف البحث: ملف من نو DD
- البطارية: 10x1000mAh AA NiMH أو NiCd بطاريات قابلة للشحن
- عمر البطارية: 25 ساعة
مخطط جهاز GOLDEN MASK 4 pro
تصنيع الجهاز ينضوي على تعقيدات كثيرة تجعل اعادة تصنيع الجهاز منزليا مستحليلا لكن الجزء الأصعب يتمثل في اللوحة المطبوعة.
لتجميع الجهاز يلزم شراء القطع الضرورية. إذا تمت ملاحظة التفاصيل
والخصائص الموصى بها ، فسيبدأ كل شيء على الفور بالعمل.
تستخدم المقاومات SMD والمكثفات ذات الحجم في 0805 في هذا المشروع.
من المستحسن استخدام
المقاومات ، بدقة 1٪. وقبل تثبيت القطع على اللوحة المطبوعة، تحقق من التوافق
مع الخصائص.
قائمة المقاومات ، فئة الدقة 1 ٪:
10R - 8 قطع . - 10R0
68R - 2 قطع. - 68R0
1к0 - 4 قطع . - 1001
2к2 - 4 قطع . - 2201
2к7 - 1 قطع . - 2701
3к3 - 1 قطع . - 3301
4к7 - 1 قطع . - 4701
5к1 - 6 قطع . - 5101
5к6 - 1 قطع . – 5601
6к8 - 5 قطع . - 6801
10к - 13 قطع .-1002
12к - 2 قطع . - 1202
15к - 1 قطع . - 1502
16к - 2 قطع . - 1602
18к - 2 قطع . - 1802
22к - 7 قطع . - 2202
|
27к - 2 قطع . - 2702
39к - 5 قطع . - 3902
47к - 4 قطع . - 4702
68к - 4 قطع . - 6802
82к - 2 قطع . - 8202
100к - 4 قطع . - 1003
150к - 1 قطع . - 1503
220к - 4 قطع . - 2203
300к - 2 قطع . - 3003
390к - 2 قطع . - 3903
470к - 4 قطع . - 4703
750к - 3 قطع . - 7503
1м - 1 قطع . - 1004
1м5 - 2 قطع . - 1504
|
مقاومات متغيرة:
نأخذ بقضيب 20 مم.
5к - 1 قطعة.- В5К (التوازن الأرضي)
10к - 1 قطعة. – В10К (مستوى البطارية)
10к - 1 قطعة. – В10К (مستوى الصوت)
50к - 2 шт. – В50К –(التمييز و تردد الصوت)
قطع 3296W-1-203 - 20K - 2
|
المكثفات SMD بخطأ 5-10 ٪ ، الجهد الأعلى أفضل
(22p - 1 قطع. (NPO
(220p - 1 قطع . (NPO
(100n - 12 قطعة. (X7R
|
المكثفات كهربائيا: اختيار أفضل
30 ميكروفراد * 25 فولت - 7 قطع. يمكن وضع و 220 ميكروفراد * 25 فولت
المكثفات الفيلم : 5-10 ٪ ،
1000p - 4 قطع. – 102
4700p - 1 قطع. –
472
0,01 - 3 قطع. – 103
0,015 - 5 قطع. – 153
0,022 - 1 قطع. – 103
0,047 - 2 قطع. – 473
0,1 - 11 قطع. – 104
0,47 - 2 قطع. – 474
1,0 - 2 قطع. – 105
مكثفات التنتالوم - 106-107 (16V أو أكثر)
M1K250 - 104 - 18 kHz
220n 250V - 224 - 12 kHz
470n 250V - 474 - 8 kHz
قطع متفرقة
L1
- 100mH - 1 pc.
HEF4053BT
(SO16) - 2 PC.
TL074C (SO14) - 2 PC.
LM358 (SO8) -
2 PC.
LM393 (SO8) - 3 PC.
PBSS4041SPN
(SO8)- 1 PC.
MC1458 (SO8) - 1 PC.
L78L05
(SOT89) - 1 PC.
BCX53-16
(SOT89) - 1PC.
- AL
BCX56-16
(SOT89) - 1PC.
- BL
BC857C
(SOT23) - 3PC.
– 3GW
BC847C
(SOT23) - 2PC.
– 1GW
BC817-40
(SOT23) - 1PC.
– 6CW
Schottky
Diode SS14 - 1 PC.
Diode LL4148 - 5 PC.
Stabilitron
(diode of Zener) BZV55-C5V1-5V1 - 1 PC.
Stabilitron
(diode of Zener)BZV55-C3V6-3V6 (3,1…3,6V) - 1 PC.
Optocoupler – PC817 (JC817) - 1 PC.
Speaker – 8
or 50R Om - 1 PC.
Socket for
sensor 5 pin - 1 pc.
A connector
for 3 and 5 pins
3-pin
top-down: sound (speaker), ground (power), + 12V (+ power)
5 pin from
the right-hand corner of the board to the left in the center of the board:
1 - Rx +
per 1 contact of the sensor connector
2 - Rx- to
4 pin of the sensor connector
3 - Cx to
2-pin sensor connector
4 - Тх- on 3
contact of the sensor connector
5 - Тх + on 5
contact of a socket of the gauge

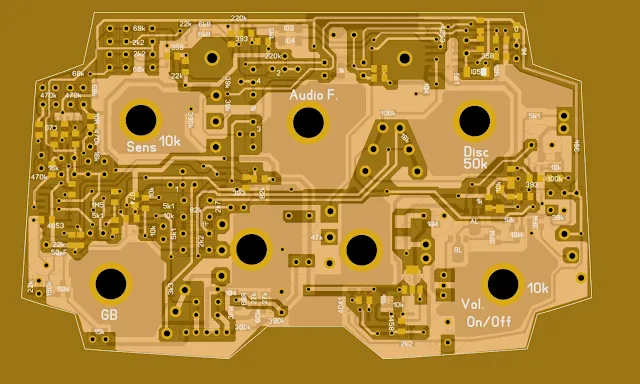

لوحة الدوائر المطبوعة
:يمكن طلب اللوحة جاهزة من موقع التالي:
يعمل الجهاز على ملف بحث من نوع DD (راجع طريقة صنع ملف DD) .
