جهاز كشف المعادن KROT-XM
جهاز KROT-M2 وKROT-XM و KROT-M3 هو جهاز مثير جدا للاهتمام. تستطيع صنعه بنفسك في المنزل في هذا الموضوع، يمكنك العثور على جميع المعلومات اللازمة لفعل ذلك.
KROT-M هو جهاز ذكي إلى حد ما ، فهو انتقائي يميز بين المعدن ،و يعتمد على متحكم دقيق في إدارة الوظائف الأساسية وتجميعه ليس مكلف نسبيا. بالنسبة إلى الموثوقيته ، فيشتكي بعض الهواة من أنه يمكن أن إشارات وهمية و الاستجابة للتحريك. في معظم الحالات ، لكن في الحقيقة كل هذا هو نتيجة التجميع الغير الصحيح للجهاز ، واستخدام الأجزاء المقلدة أو غير الصحيحة.
الخصائص التقنية للجهاز :
- كشف عملة بقطر 25 مم (في هواء) على بعد 30 سم
- كشف خوذة معدنية على مسافة 0.8 متر
- الحد الأقصى للكشف قد يصل إلى 2.0 متر
- التنبيه الصوتي
- إشارة بصرية على شاشة LCD 16×2
- مبدأ العمل Induction Balance
- وضع البحث انتقائي
- ملف البحث دائري DD ذات قطر 10-30 سم
- مدى ترددات التشغيل 6-12 كيلو هرتز
- حجم البطارية 7.0-9 فولط
- الاستهلاك لا يزيد عن 90 مللي أمبير
الوظائف الأساسية :
- أوضاع التشغيل: ديناميكي ، ثابت (pinpointer)
- إختيار أنواع التنبيه
- عرض القيمة العددية VDI
- إشارة تنبيه في شكل رسوم بيانية - VDI
- مؤشر الصوت الرئيسي 3-نغمات
- تغيير نغمة الصوت من VDI ، التمييز الصوتي
- تغيير مستوى إشارة الصوت
- نغمة متعددة المستويات يتم التحكم بها بتقنية PWM
- عرض مستوى البطارية
- توفر شريط التمييز: على 10 أجزاء
- ضبط الحساسية بشكل منفصل للأهداف "الملونة" و "السوداء" - من 0 إلى 9
- توافر وضع التصحيح
- تعديل التردد في المجال 6-12 كيلو هرتز بزيادة تبلغ حوالي 10 هرتز
- واجهة مريحة وسهلة.
- تسجيل تلقائي لجميع الإعدادات في ذاكرة
- سهولة التأقلم مع ملفات البحث IB مختلفة
- إمكانية إنشاء ملف تعريف لملف بحث معين. يمكنك إنشاء 4 ملفات تعريف.
مخطط جهاز كشف المعادن KROT-XM
أدناه نقدم مخطط الدوائر الإلكترونية لجهاز Krot-M
مخطط KROT-2M

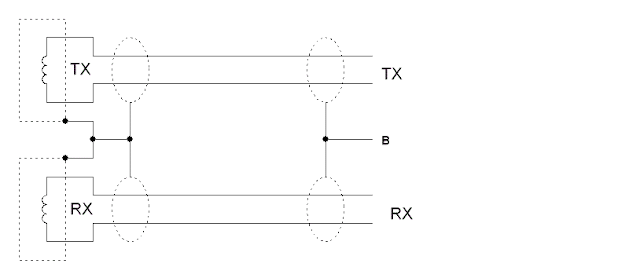

يتم ربط الملف حسب الشكل الموضح أدناه:
قائمة العناصر الضرورية لتجميع جهاز Z80 KROT-XM
إسم العنصر | النوع | القيمة |
X1 | شاشة | 1602A |
المكثفات | ||
C1 | C_5X10 | 0.33* |
C2 | POLCAP_200 | 470.0 |
C3 | POLCAP_200 | 100.0 |
C4 | C_2X5-KM | 100p |
C5 | C_2X5-KM | 33n |
C6 | C_2X5-KM | 1.0 |
C7 | C_2X5-KM | 1.0 |
C8 | C_2X5-KM | 2200p |
C9 | C_2X5-KM | 15p |
C10 | C_2X5-KM | 15p |
C11 | C_2X5-KM | 10.0 |
C12 | CAP300 | 10n |
C13 | C_2X5-KM | 100n |
C14 | POLCAP_200 | 10.0 |
C15 | C_2X5-KM | 33n |
C16 | POLCAP_200 | 470.0 |
C17 | C_2X5-KM | 100n |
C18 | C_2X5-KM | 51p |
C19 | C_2X5-KM | 300p |
C20 | C_2X5-KM | 2200p |
C21 | POLCAP_200 | 470.0 |
C22 | C_2X5-KM | 100n |
C25 | C_2X5-KM | 2200p |
C26 | POLCAP_200 | 100.0 |
C27 | POLCAP_200 | 10.0 |
C28 | C_2X5-KM | 1.0 |
C29 | POLCAP_200 | 100.0 |
C30 | C_2X5-KM | 33n |
C31 | C_2X5-KM | 300p |
C32 | C_2X5-KM | 2n2 |
الديود | ||
D1 | MC34119 | |
D2 | AD8091A | |
D3 | ATXMEGA32 | |
D4 | MC34119 | |
DA2 | TO-92 | LP2950L3.3 |
وصلات | ||
J1 | JMP-L7,5 | |
J2 | JMP-L20 | |
J3 | JMP-L6,25 | |
ملف | ||
L1 | 10мкГн | |
ليد | ||
LED1 | LED(3MM.) | |
مقاومات | ||
R1 | R0125-10 | 1 |
R2 | R0125-10 | 2 |
R3 | R0125-10 | 5* |
R4 | R0125-10 | 100K |
R5 | R0125-10 | 10K |
R6 | R0125-10 | 10K |
R7 | R0125-10 | 10K |
R8 | R0125-10 | 10K |
R9 | R0125-10 | 20K |
R10 | R0125-10 | 510 |
R11 | R0125-10 | 5K1 |
R12 | R0125-10 | 100K |
R13 | R0125-10 | 2K2 |
R14 | R0125-10 | 10K |
R15 | R0125-10 | 10 |
R16 | R0125-10 | 10K |
R17 | R0125-10 | 5K1 |
R18 | R0125-10 | 10 |
R19 | RP_6X6 | 15K |
R20 | R0125-10 | 300 |
R21 | R0125-10 | 10* |
R22 | R0125-10 | 10K* |
R23 | R0125-10 | 10K |
R24 | R0125-10 | 100K |
R25 | R0125-10 | 10* |
R26 | R0125-10 | 10* |
R27 | R0125-10 | 10K |
R30 | R0125-10 | 5K1 |
أزرار | ||
S1 | ||
S2 | ||
S3 | ||
S4 | ||
ديود | ||
VD1 | 1N4148 | |
VD2 | 1N4148 | |
كريستال | ||
Z1 | CRYSTAL | 16MHz |
مكبر صورت | ||
Z2 | BEEPER | 50 Ом |
قائمة العناصر الضرورية لتجميع جهاز Z80 KROT-XM
إسم العنصر | النوع | القيمة |
C1 | C_5X10 | 0.33 |
C2 | POLCAP | 470.0 |
C3 | POLCAP | 100.0 |
C4 | C_0805 | 100 |
C5 | C_1206 | 33n |
C6 | C_0805 | 1.0 |
C7 | C_0805 | 1.0 |
C8 | C_1206 | 2200 |
C9 | C_0805 | 15p |
C10 | C_0805 | 15p |
C11 | C_1206 | 10.0 |
C12 | CAP300 | 10n |
C13 | C_0805 | 100n |
C14 | POLCAP | 10.0 |
C15 | C_0805 | 33n |
C16 | POLCAP | 470.0 |
C17 | C_0805 | 100n |
C18 | C_0805 | 51 |
C19 | C_0805 | 300 |
C20 | C_1206 | 2200 |
C21 | POLCAP | 470.0 |
C22 | C_0805 | 100n |
C25 | C_1206 | 2200 |
C26 | POLCAP | 100.0 |
C27 | POLCAP | 100.0 |
C28 | C_1206 | 1.0 |
C29 | POLCAP | 470.0 |
C30 | C_0805 | 33n |
C31 | C_0805 | 300 |
C32 | C_0805 | 2n2 |
D1 | MC34119 | |
D2 | AD8091A | |
D3 | ATXMEGA32 | |
D4 | MC34119 | |
DA2 | TO-92 | LP2950L3.3 |
L1 | R_2010 | 10uH |
LED1 | R_0805 | |
R1 | R_0805 | 1 |
R2 | R_0805 | 2 |
R2 | R_0805 | 2 |
R3 | R_0805 | 5* |
R3 | R_0805 | 5* |
R4 | R_0805 | 100K |
R5 | R_1206 | 10K |
R6 | R_0805 | 10K |
R7 | R_0805 | 10K |
R8 | R_0805 | 10K |
R9 | R_0805 | 20K |
R10 | R_0805 | 510* |
R11 | R_0805 | 5K1 |
R12 | R_0805 | 100K |
R13 | R_0805 | 2K2 |
R14 | R_1206 | 10K |
R15 | R_1206 | 10 |
R16 | R_0805 | 10K |
R17 | R_0805 | 5K1 |
R18 | R_0805 | 10 |
R19 | RP_6X6 | 15K |
R20 | R_0805 | 300 |
R21 | R_1206 | 10* |
R22 | RP_6X6 | 15K |
R23 | R_0805 | 10K |
R24 | R_0805 | 100K |
R25 | R_1206 | 10* |
R26 | R_0805 | 10* |
R27 | R_0805 | 10K |
R30 | R_0805 | 5K1 |
VD1 | 1N4148 | |
VD2 | 1N4148 | |
Z1 | CRYSTAL | 16MHz |
J1 | JMP1206 | |
J2 | JMP1206 | |
J3 | JMP1206 | |
J4 | JMP1206 | |
J5 | JMP1206 | |
J6 | JMP1206 | |
J7 | JMP1206 | |
C101 | C_1812 | 2.2 мкФ |
C102 | C_1812 | 4.7 мкФ |
C103 | C_0805 | 470p |
DA3 | LM2733X | |
L102 | L_6X6 | 10uH |
R101 | R_0805 | 40K5 |
R102 | R_0805 | 13K3 |
R103 | R_0805 | 51K |
VD101 | MBR0520 |

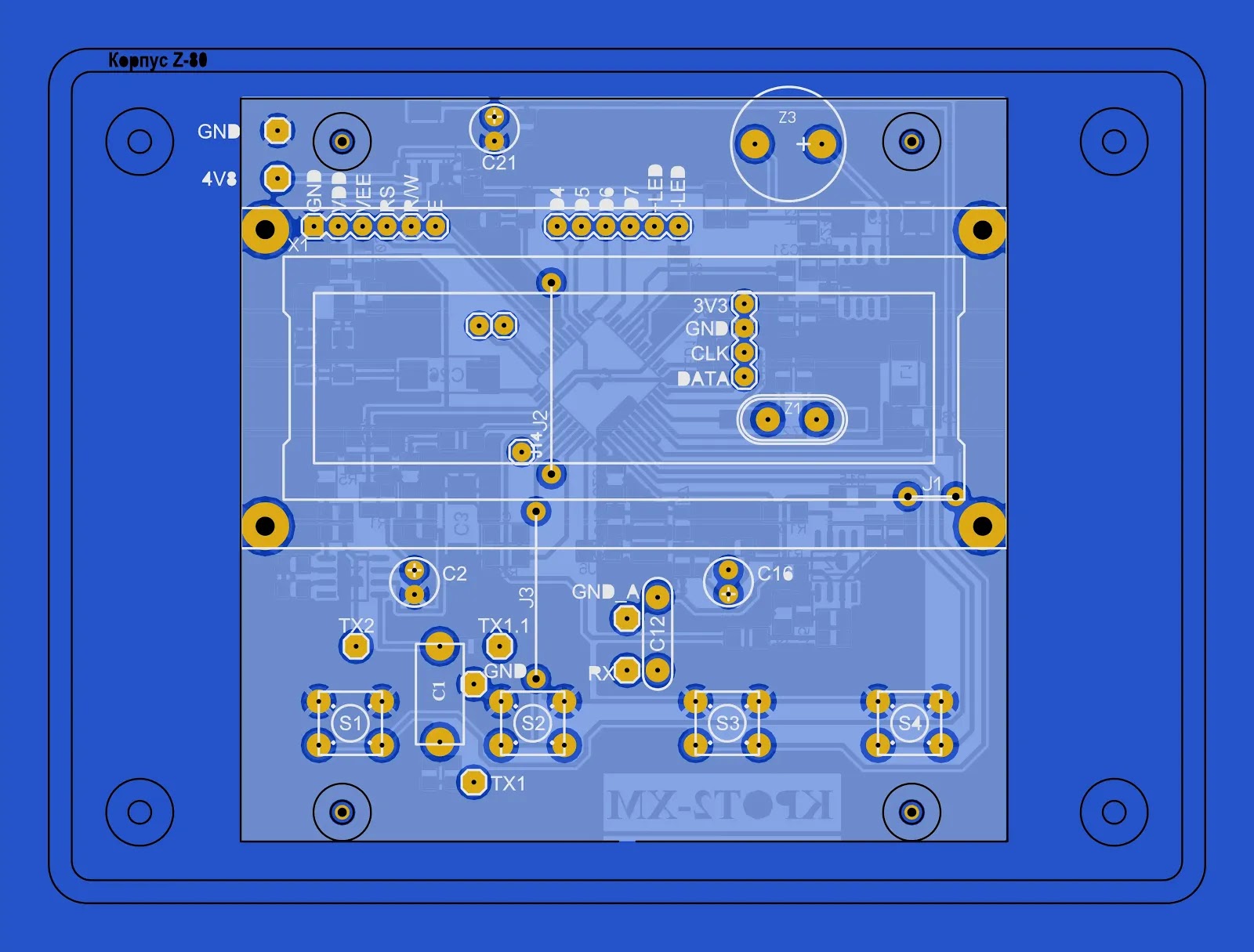

اللوحة المطبوعة لجهاز كشف المعادن KROT-XM
يتم تصميم الألواح المطبوعة ببرنامج Sprint-Layout الإصدار 6 ، ويوجد رابط تنزيل الإصدار في نهاية الموضوع.
تم تصميم اللوحة على أساس التثبيت في علبة من نوع Z-79 باستخدام البطاريات .
بعد تجميع الجهاز والتأكد من سلامته يجب حرق الفيرموير على المتحكم الدقيق ATXMEGA32 باعتماد الفيوزات الموضحة أدناه:
معلومات حول ملف البحث
- تردد ملف DD ~ 8.0 كيلو هرتز- راجع طريقة صنع ملف DD-
- قطرالملف 25-27 سم
- عدد لفات ملف الإرسال TX هو 45 لفة من الأسلاك ذات قطر 0.4-0.5 ملم مع مكثفة C1 = 0.3 ميكروفاراد.
- عدد لفات ملف الإستقبال RX هو 200 لفة الأسلاك ذات قطر 0.15-0.22 ملم مع مكثفة C1 = 0.022 ميكروفاراد.
- يتراوح فرق التردد بين الملفين TX و RX حوالي 1.5 إلى 2.0 كيلو هرتز FTX> FRX
- يعمل KROT-2 أيضًا بشكل جيد مع عدم وجود رنين على الملف RX.
تحميل الملفات الضرورية لجهاز KROT-XM
اللوحة الطبوعة PCB للجهاز التجميع Z79
اللوحة الطبوعة PCB للجهاز التجميع Z80
